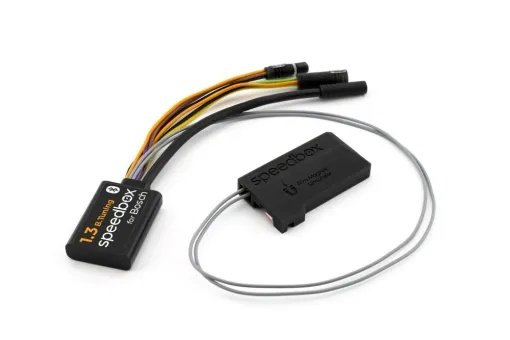

DESLIMITADOR SPEEDBOX BOSCH 1.3 GENERACION 4ª

INSTALACIÓN SIMPLIFICADA

No es necesario buscar una posición adecuada para el Simulador de Imán

DISEÑADO PARA MOTORES DE 4ª GENERACIÓN:

Performance Line CX

Performance Line CX Race

Performance Line Speed

SpeedBox 1.3 para Bosch (Smart System Gen.4 + Rim Magnet)

IMPORTANTE: Antes de la confirmación del pedido rogamos compruebe la compatibilidad del producto con el motor utilizando el siguiente enlace: SPEEDBOX SELECTOR

RECOMENDAMOS que se facilte al cliente final el Documento de Descarga de Responsabilidad

INSTALACIÓN SIMPLIFICADA

No es necesario buscar una posición adecuada para el Simulador de Imán

DISEÑADO PARA MOTORES DE 4ª GENERACIÓN:

Performance Line CX

Performance Line CX Race

Performance Line Speed

PARÁMETROS:

Velocidad máxima: Ilimitada (max 35 km/h recomendado)

Display:

Velocidad real: NO

Valor correcto de la distancia: Después de la cuenta regresiva

Activación/desactivación (No realizar mientras andas en bicicleta):

Función WALK

– + – +

Indicación de activación/desactivación: SÍ (3.5/2.5 km/h)

Compatible con:

Las bicicletas eléctricas que tienen un imán unido a una válvula (Bosch Rim Magnet)

La última versión del software Bosch

Incompatible con:

Standard Magnet

Sistema ABS

Motores de 5ª generación (BDU384Y)

Motores Performance Line SX

SpeedBox App

Por favor, verifique el tipo de e-bike y el espacio del motor antes de comprar el producto

Tuning chip para bicicletas eléctricas con los últimos motores Bosch de 4ª generación con Smart System + Rim Magnet

SpeedBox 1.3 te permite desactivar el limitador de velocidad de la bicicleta eléctrica. Si deseas monitorear la velocidad correcta y todos los datos de conducción durante tu viaje, te recomendamos comprar el SpeedBox 1.3 B.Tuning para Bosch – Puede controlar los valores de conducción reales en nuestra aplicación SpeedBox App – directamente en la pantalla de tu teléfono.

¿Cómo funciona SpeedBox 1.3 para Bosch?

Para la correcta activación de todas las funciones de SpeedBox, es necesario, después de encender la bicicleta eléctrica con el SpeedBox instalado, entrar en el menú y acceder al valor de la circunferencia de la rueda si tiene un firmware más antiguo en su bicicleta eléctrica.

La activación/desactivación del tuning siempre debe realizarse antes de ir en bicicleta, no durante el viaje!

Para activar el chip SpeedBox 1.3, habilita brevemente la función WALK en la unidad de mando de la bicicleta eléctrica (mantén presionado el botón “–“). La pantalla de la bicicleta eléctrica muestra brevemente 3.5 km/h (2.2 mph) y a partir de ese momento puedes montar a una velocidad 35 km/h. Puedes cambiar el límite de velocidad predeterminado a cualquier límite (hasta 99 km/h), pero para minimizar el riesgo de códigos de error, recomendamos no exceder los 35 km/h.

Para desactivar la función de chip, reactiva la función WALK (mantén presionado el botón “–“). La pantalla mostrará 2.5 km/h (1.6 mph) y el límite de velocidad de 25 km/h volverá a estar activado. La bicicleta eléctrica funciona igual que antes de instalar el chip.

También pensamos en las bicicletas eléctricas que no tienen una función WALK disponible o activa. En este caso, puedes activar o desactivar el tuning cambiando dos veces entre dos modos, es decir, presionando los botones “- + – +”.

La velocidad de asistencia máxima se puede cambiar nuevamente en la cambiando los modos desde el modo TURBO hacia abajo tres niveles y luego hacia arriba tres niveles: eMTB – TOUR+ – ECO – TOUR+ – eMTB – TURBO. Entonces se motrará el límite de velocidad actual. Para cambiar la velocidad máxima, presione brevemente la función WALK o gire la rueda 360°. Pantalla 2.5 km/h en pantalla corresponde al límite 25 km/h, 2.5 corresponde a 25 km/h, 3.5 corresponde a 35 km/h etc. El último límite mostrado se guarda después de 15 segundos de inactividad.

Cuando se usa el SpeedBox, la bicicleta eléctrica debe encenderse después del final del recorrido hasta que la pantalla muestre un constante de 0.0 km/h. Durante esta fase, la pantalla mostrará el tiempo restante. Luego se puede apagar la bicicleta de manera segura y esperar con ilusión el próximo recorrido.

Montaje

Para conectar el chip SpeedBox a una bicicleta eléctrica utilizamos unos conectores de colores equipados con una llave para una conexión adecuada, por lo que el chip es realmente fácil de instalar. Puedes descargar las instrucciones o ver videos que te guiarán a instalar SpeedBox. Quitar el chip es tan fácil como montarlo. Si tienes algún problema de conexión, no dudes en contactarnos.

Si quieres SpeedBox en una bicicleta nueva, primero debes recorrer como mínimo 10 km en la bici.

Importante

Conectar los conectores macho – hembra en el sentido de la cerradura. ¡No gire los conectores durante la conexión!

Manual

Puedes encontrar información detallada sobre la instalación del producto aquí.

Aviso

Hay que tener en cuenta que el uso de bicicletas eléctricas modificadas en infraestructuras puede estar en conflicto con la legislación vigente en algunos países. El fabricante no se hace responsable de los daños resultantes del uso de los productos SpeedBox. Las bicicletas eléctricas equipadas de productos SpeedBox no pueden usarse en carreteras, ciclovías y áreas públicas. Las bicicletas eléctricas equipadas de productos SpeedBox solo pueden usarse en su propia propiedad, únicamente bajo su propia responsabilidad. El uso de los productos SpeedBox puede anular la garantía de tu bicicleta eléctrica.

Recomendamos el uso de productos de protección adicionales para evitar lesiones.

En pausas breves, para seguir conduciendo con fluidez, recomendamos mantener un pie en el pedal para que no empiece la cuenta atrás.

En caso de una pausa más larga, debería permitirse al menos una cuenta atrás parcial.

Después de un viaje largo, la cuenta atrás puede tardar varios minutos.

No apagues la pantalla hasta que finalices la cuenta atrás.

La activación/desactivación del tuning siempre debe realizarse antes de ir en bicicleta, no durante el viaje.

Recomendamos no superar una velocidad de 35 km/h.

No recomendamos actualizar el software.

Por favor desactiva las actualizaciones automáticas en la configuración de la aplicación Ebike Flow.

Tenga en cuenta que la garantía del producto SpeedBox no cubre el mal funcionamiento del producto causado por una actualización del motor.
